O conteúdo deste artigo foi escrito como resposta para ser colocado no Beyond3D, tendo a mesma sido removida, pois entende-se adequada para um artigo.
Nota: Recomenda-se que após este artigo, seja lido este outro.
Após a questão de Ratchet correr no PC com um HDD, alguns questionam a capacidade do sistema de I/O da PS5. Mas apesar que isto pode custar a muitos, efetivamente o sistema de Input/Output da PS5, que vulgarmente aqui nos referimos apenas como SSD, muito elogiado no inicio da geração, é efetivamente o sistema de I/O mais avançado criado até hoje.
Em 2020 o sistema era efetivamente revolucionário. Comparado com o que um PC conseguia fazer na altura, o sistema de I/O tinha como grande vantagem a sua capacidade de descompressão de dados do SSD com volumes de informação que podiam alcançar os 17.38 GB/s efetivos e 22 GB/s máximos teóricos.
Agora, em 2023, as diferenças para o que o PC pode fazer decresceram, e isso graças à introdução do Direct Storage, mas no entanto mesmo nas implementações mais avançadas, como o RTX I/O, a grande vantagem introduzimos no PC foi a libertação do CPU, sendo que, o sistema de I/O da PS5 é muito mais do que isso e há outras situações cobertas pelo seusistema de I/O que o PC não cobre.
A principal diferença entre o que existe de semelhante nos dois lados é o facto que a descompressão tem peso zero nos recursos e processamento da Playstation 5. Mas no Direct Storage isso não acontece, e ele usa RAM, recursos do GPU e VRAM. Como se pôde ver em sistemas PC mais capazes e que podem executar Ratchet and Clank desativando o Direct Storage, os ganhos e performance chegam aos 30%, o que significa que essa percentagem de performance perdida é o usado para se fazer o que a PS5 faz com 0% de perdas de performance.
Mas o maior impacto de um sistema destes aplicado ao PC acaba por ser na largura de banda. No PC, no Direct Storage base, os dados dão carregados para a RAM, mandados para a VRAM do GPU, descompactados pelo GPU, e na parte que é do CPU, devolvidos à RAM. E apesar de o principal volume de dados, sendo texturas, ficar logo na VRAM, há uma enorme taxa de transferências internas que tem impacto na largura de banda do sistema. E tudo isto controlado pelo CPU que dedica recursos ao controlo deste fluxo, havendo na RAM um processo de check in destinado a criar coerência entre os dados vindos de outro hardware, uma descompressão com duplicação de dados (comprimidos e descomprimido) e uma movimentação dos dados para os endereços de memória finais (ou seja, diversas movimentações que usam processamento, tempo, e largura de banda).
O diagrama que se segue, vindo da Microsoft, mostra as transferências necessárias para dados que se mantém no GPU. Ali seria necessário acrescentar a devolução de dados do CPU para a RAM principal, caso quiséssemos indicar a totalidade de transferências que podem existir.
Esta situação é bem diferente da que existe na PS5. Toda a gestão e movimentação de dados não é controlada pelo CPU, mas sim por dois co-processadores de I/O, os dados são descompactados usando um descompressor dedicado e numa SRAM de 4 GB e de alta velocidade, que consegue fazer esta descompressão em “tempo real”, sendo que os dados são enviados para a RAM já descompactados e prontos a serem usados graças ao uso de motores de coerência.
O que isto significa é que o SSD pode ser tratado como se fosse RAM efetiva, as transferências não usam qualquer CPU, e a largura de banda necessária para toda a transferência é apenas a necessária para a entrada dos dados na RAM, e nada mais.
Dado que a PS5 usa um sistema unificado de memória, não há transferências entre o CPU e o GPU. Os dados estão lá e os motores de coerência tratam de a tornar coerente para uso de qualquer um deles, sem que o CPU tenha de intervir a criar a mesma, gastando assim ciclos de processamento para tal.
Num exemplo que nos soa a algo bem equivalente ao que se passa, temos a descompressão de um ficheiro comprimido. Um ficheiro RAR ou ZIP.
Num PC de 2020, o CPU faria a leitura de todos os dados para a RAM onde eles eram descompactados, e movidos para a sua localização final. Um processo que demoraria o seu tempo e que usaria o CPU de uma forma intensiva.
Com o Direct Storage, o CPU enviaria os dados na RAM, moveria os mesmos para VRAM onde seriam descompactados pelo GPU, que moveria depois os dados para a sua localização. O CPU seria libertado, apesar que continuava a controlar tudo, mas a descompressão seria tremendamente mais rápida e o uso de recursos críticos bem menor.
Em qualquer dos casos os dados são lidos, colocados na RAM, descomprimidos para um novo pedaço de RAM, e uma vez o ficheiro completo, movidos para a sua posição final (que neste caso seria no disco e não na RAM).
Mas eis que nos chega a PS5… Onde comparativamente seria como se os dados pudessem ser usados diretamente do ficheiro comprimido… Sem o uso de qualquer recurso adicional.
Isto porque os dados estarem comprimidos ou não é basicamente irrelevante para o sistema, o facto de eles estarem no SSD ou na RAM é basicamente irrelevante para o sistema. A única diferença está no tempo de entrega dos dados que não é igual, apesar de tudo ser entregue em tempo útil para que o processamento possa ocorrer no chamado “tempo real”.
Este exemplo permite perceber a grande diferença entre o sistema de I/O da PS5 e o que existe no PC, inclusive atualmente. E tal como o Direct Storage nasceu na XBox e foi adaptado ao PC; não há grandes dúvidas que no futuro o PC terá de utilizar algo equivalente. Afinal por muita performance que exista nas máquinas mais caras, o uso desses recursos torna-se desnecessário pois um sistema de I/O baseado no da PS5 seria barato e libertaria recursos valiosos no sistema.
Será talvez de dizer que a intenção da Sony com o SSD da PS5 foi exactamente o de quebrar um pouco os limites impostos por 16GB de RAM, permitindo assim que a consola possa ir um pouco mais longe. E para tal, o SSD responder como se fosse RAM tornou-se relevante.
Notas finais
Como primeira nota há que se dizer que o uso do sistema de I/O da PS5 não acontece por milagre, e necessita de suporte. Tal como qualquer hardware há uma curva de aprendizagem com o seu uso, e será melhor usado no final da geração.

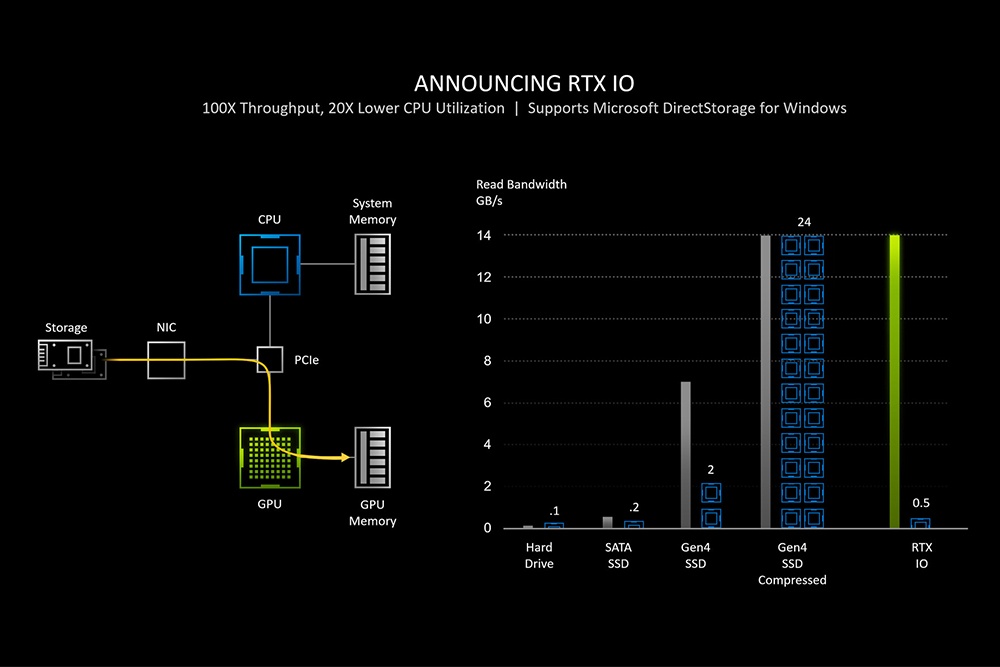

Como segunda nota há que se fazer uma ressalva relativa ao RTX I/O. O sistema da Nvidia tem um suporte hardware diferente que vai um bocado mais longe e se aproxima mais do existente na PS5. Segundo o diagrama da Nvidia, os dados não passam pela memória RAM, indo directamente para a VRAM. A situação permite diminuir o uso normal do CPU em 20x (uma comparação face ao sistema tradicional e não face ao Direct Storage). Este RTX I/O, compatível com o Direct Storage é, como já se referiu, mais próximo do que a PS5 faz, mas mesmo assim não é algo que traz uma movimentação de dados e descompressão “gratuita” como acontece na PS5.
NVIDIA
AMD
A AMD, não possui qualquer hardware adicional nos seus GPUs, pelo que, como se pode ver do esquema tirado da AMD, o seu funcionamento é o do Direct Storage tradicional.
