Pode ou não a Xbox série X estar a aquecer mais do que devia?

Como já dissemos, nesta fase é prematuro estar a dar como existentes na versão final da consola eventuais problemas com as consolas de pré-produção que se encontram nos media. Mas se a consola estiver efetivamente a aquecer mais do que devia, a que se poderá dever isso?

Introdução

Recentemente escrevemos um artigo sobre o aquecimento da Xbox série X, e no mesmo reconhecemos que há efetivamente casos em que a consola aquece, apesar de existirem outros em que isso não acontece.

Como já dissemos o aquecimento é algo normal nos produtos eletrónicos, e a sua existência não significa necessariamente que estamos perante problemas, mas a realidade é que Jeff Bakalar, do Giant Bomb a determinada altura é forçado a atirar o SSD da consola para cima da mesa e abanar a mão por estar bastante quente, referindo que a consola estava toda ela bastante quente,, e tudo isto com a consola meramente ligada em stand-by.

Ora naturalmente que podemos estar perante casos isolados de aquecimento, pois como já referimos, existem relatos de outras pessoas que referem que a consola se mantêm fresca, mas o certo é que não podemos deixar de ignorar a realidade de que há consolas efetivamente a aquecer.

E mesmo Jeff Balakar referiu que a consola se manteve funcional e a ventoinha não acelerou, o que está longe de ser um real problema na consola!

Mas se a consola fica assim, em stand-by, em pleno outono, e restringida a jogar jogos  retro, o que se vai passar quando estivermos no pico do verão, em países quentes, a jogar jogos AAA de nova geração, e durante horas a fio?

A realidade actual é só uma. Apareceram relatos de que a consola estava mesmo a crashar, depois relatos de várias fontes que mostraram questões de aquecimentos! Numa altura onde o FUD é uma realidade predominante, os chashes foram ignorados, e o aquecimento, perante os relatos de outras pessoas que indicavam a consola como estando fresca e a indicação de que a ventoinha não acelerava, foi dado como normal!

Mas será que é?

A grande dúvida surge com este tweet e este extrato de um podcast!

RDX guest Dealer Gamin’ confirms the XSX overheating issue is real and a threat. What was claimed to be a hoax and fake news by the Xbox Flat Earth community, has been confirmed. Use these things at your own risk people! Or just buy a PS5! Liquid Metal Ice Cold system!
pic.twitter.com/NkryUD8Lg2

— Jaydub (@JayDubcity16) October 10, 2020

O que nos leva a dar bastante consideração a este podcast?

Os seus intervenientes!

Ali estão três dos maiores fanboys da XBox que são actualmente conhecidos. Colteastwood, Dealer, e Timdog. Estas pessoas são tão ferrenhas, tão ferrenhas, que chegam a perder a noção da realidade naquilo que dizem. E no entanto a informação surge neste podcast, vinda do Dealer, talvez o pior dos três, com todos os outros a calaram-se e a limitarem-se a ouvir.
Segundo o que é dito, este teve conhecimento de que há efetivamente queixas de sobre aquecimento, e há relatos que estes senhores reportam (algo que nunca imaginei vir destas fontes) de consolas a crashar, sem que a ventoinha alguma vez chegue a acelerar.

E se isto acontece mesmo… quais podem ser as  causas?

As possíveis causas do aquecimento.

Ora daí este artigo… Vamos tentar analisar e perceber o que poderá estar a causar este aquecimento excessivo. Para isso, dado não termos acesso à consola vamos avaliar fotos da mesma, correndo claro o risco de a avaliação visual poder causar erros de ilusão de ótica causada pelas fotos.

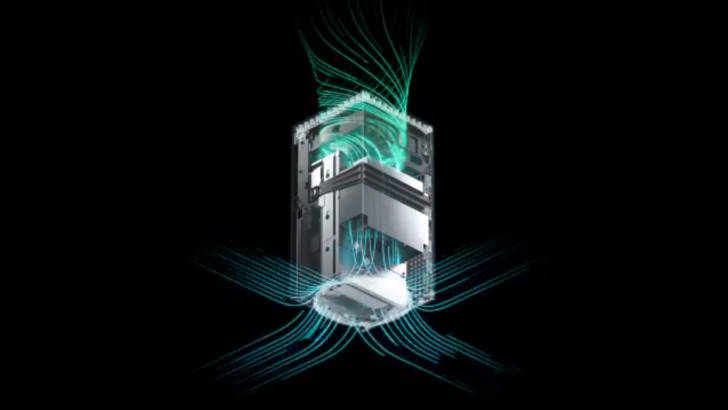

A Xbox série X, tal como a PS5, foi concebida para estar na vertical. Apesar de poderem funcionar deitadas, algo que abordaremos daqui a nada, a sua conceção passa pela posição vertical. Repare-se no esquema da Microsoft, para a série X.

Basicamente a consola segue aqui as leis da termodinâmica, com a tomada de ar por baixo, e a saída do ar por cima. E isto seguindo a lógica de que o ar quente sobe, e o ar frio desce, o que ajuda à circulação interna do ar no interior.

Ora quais são os problemas que vemos aqui.

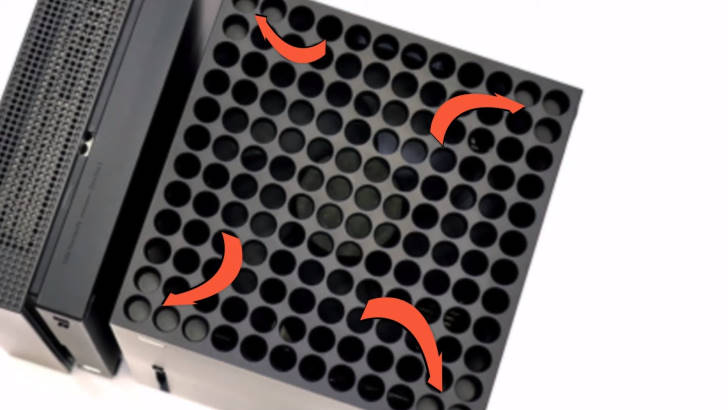

O primeiro é que a saida de ar pelo topo obriga a que este fique aberto. E o pó funciona por gravidade, logo poderá entrar pelo topo, alojando-se na ventoinha, e no interior da consola, podendo criar obstruções e abrandamentos na ventoinha. No entanto neste caso, pela idade da consola ele dificilmente será o problema.

Talvez por esse, ou outro motivo, a Microsoft resolveu tapar parte do topo, reduzindo em 9% a capacidade de saída de ar.

Depois a entrada de ar pelo fundo… repare-se nesta imagem oficial da Microsoft que tantas vezes usamos nos nossos artigos.

Como se vê a espessura do pé, é super reduzida, pelo que a entrada de ar ocorre lateralmente por um espaço de apenas alguns milímetros.

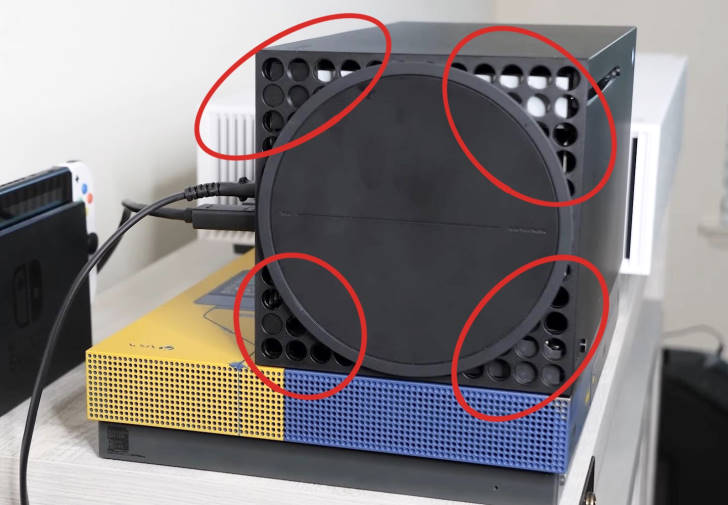

Depois a parte de baixo da consola, por onde o ar entra, está em cerca de 70% obstruída pela base da consola:

E isto quer dizer que a entrada de ar efetiva acaba por ser os 30% restantes nas laterais.

A grande questão é nesses 30% que restam… cerca de 45% estão igualmente bloqueados. Estimamos, pelas áreas livres dos furos não cobertos pela base, que a entrada livre de ar é cerca de 10% da capacidade de saída .

Como se pode ver, o espaço desimpedido para a circulação do ar é efetivamente pouco, e apesar que a ventoinha garante a extração do ar quente, o sistema funcionaria muito melhor se o ar fresco pudesse entrar com maior facilidade.

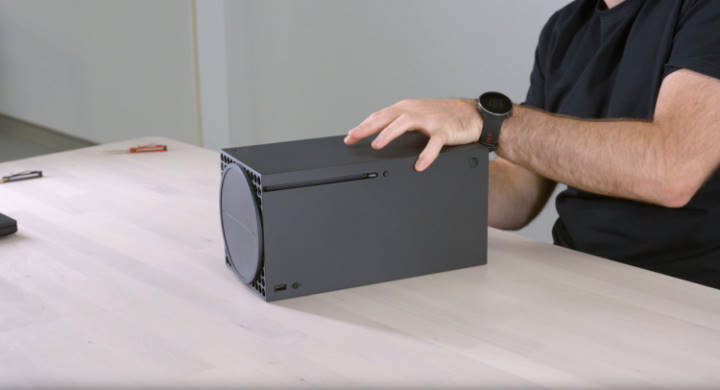

A colocação da consola na posição horizontal é uma forma de maximizar o acesso de ar à parte inferior, apesar que uma vez deitadas, as consolas, mesmo que funcionais, perdem parte da eficiência de arrefecimento pois a circulação natural do ar quente e ar frio, perdem-se.

Neste caso, torna-se difícil dessa forma de dizer se na posição de deitada uma consola que aquece, ficará ou não mais fresca. Caso a Microsoft não tivesse “alergia” a parafusos, permitindo remover a base, o fluxo de ar era garantidamente maior.

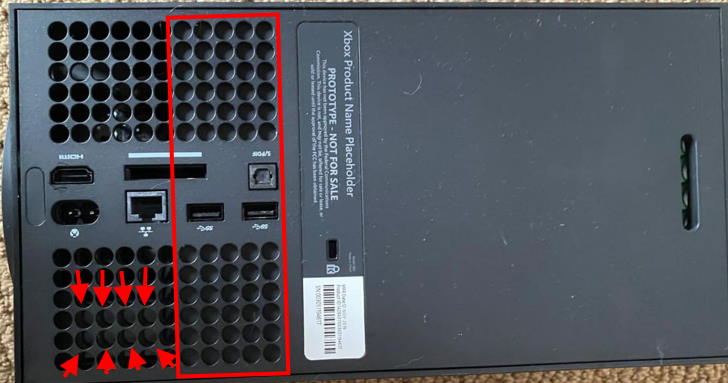

Mas a Xbox serie X tem outra entrada de ar… a parte traseira tem também furação!

Infelizmente as 5 filas de furos a contar do topo, estão bloqueada, e num dos lados ainda temos 8 furos igualmente tapados. Basicamente da furação existente, apenas 51,5% está desentupida para a circulação efetiva do ar.

No total a Xbox tem 144 furos para saida de ar, e 276 furos  para entrada de ar. Dos 144 furos de saída, 13 deles  (9%) estão tapados. Dos 276 furos de entrada (144 na base e 132 nas costas), apenas a área de 15 deles (10,4%) estão desobstruídos na base e 64 nas costas (48,48%). Resumidamente, no global, apenas cerca de 31% dos furos disponíveis para entrada de ar estão livres, com 69% deles a estarem obstruídos.

Ressalvando aqui a possibilidade de algumas das obstruções serem ilusão causada pelas fotos, a realidade é que mesmo assim a capacidade de ventilação prevista pela caixa está longe de ser obtida na totalidade.

Conclusões:

Perante o que encontramos nestas fotos, não poderemos ficar admirados se nos disserem que a consola aquece. Porque isso acontece numas consolas e noutras não, não é possível dizer-se, mas vamos esperar que as consolas que estão com problemas e nestas fotos, possam ser revisões mais antigas do protótipo, e que o problema esteja resolvido nas versões finais.

Mas naturalmente há uma questão se coloca. Será que os modelos que não estão a crashar, mas estão a aquecer serão realmente fiáveis. Mesmo que aguentem um verão, e jogos mais puxados, qual será a durabilidade da consola no seu período de vida útil, nessas condições.

Sinceramente nunca imaginei que viria aqui a escrever algo sobre sobre-aquecimentos das novas consolas… mas os relatos estão aí, apesar de não sabermos as condições em que isso ocorreu, ou porque ocorreu. Mas quando a coisa é divulgada num podcast com aquelas três pessoas em particular, a pulga fica atrás da orelha e a comichar bastante. E analisando a consola, o que encontramos nas fotos de cima, não ajuda!

Não se podendo nesta fase confirmar ou negar os problemas de aquecimento da Xbox, apenas podemos dizer que esta uma situação que vamos manter debaixo de olho! Afinal o problema pode existir, ou até nem ser verdadeiramente térmico, mas uma questão de firmware ou de outra situação qualquer. E daí que continuamos a dizer que é muito prematuro falar-se nesta fase em problemas reais!
